JB/T2300-1999基本參數 (01系列)  ① --產品類別：
０－球類回轉支承
１－滾柱回轉支承
②－滾道結構型式
１－單排交叉滾柱式單排四點接觸球式
２－雙排異徑球式
３－三排滾柱式
③－傳動方式：
０－無齒式
１－漸開線圓柱齒輪外嚙合小模數
２－漸開線圓柱齒輪外嚙合大模數
３－漸開線圓柱齒輪內嚙合小模數
４－漸開線圓柱齒輪內嚙合大模數
④－滾動體（鋼球或滾柱）直徑（ mm）
⑤－滾道中心圓直徑（ mm）

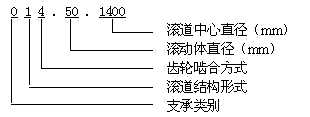

其本代號舉例：
該代號規格表示：
單排四點接觸球內齒式（大模數）回轉支承，鋼球直徑 50mm ，滾道中心圓徑 1400mm 。
JJ36-91標準回轉支承參數（Q系列）
一．單排球式（JJ36-91）
⑴--回轉支承結構型式 Q：?jiǎn)闻徘蚴?BR>⑵--傳動型式代號
W：外齒式，N：內齒式，U：無齒式
⑶--安裝孔型式代號
A：內、外圈安裝孔均為通孔
B：內、外圈安裝孔均為螺孔
C：外圈安裝孔為螺孔，內圈為通孔
D：外圈安裝孔為通孔，內圈為螺孔
⑷--滾道中心直徑，mm
⑸--滾動體直徑，mm
⑹--齒輪模數分類代號
A：表示大模數，不帶A表示小模數
⑺--精度等級分類
G：精密級，不帶G表示普通級
型號標記示例：
單排球式，大模數外齒，外圈螺孔內圈通孔連接，滾道中心直徑1250mm，滾動體直徑40mm，普通級的回轉支承，產品型號標記如下：
回轉支承 QWC1250.40A
HS系列單排球式回轉支承（JB2300-78A）
單排球式（JB2300-78A）
⑴--回轉支承類別 HSW：外齒式單排球式 HSN：內齒式單排球式 ⑵--滾道中心直徑，mm ⑶--滾動體直徑，mm ⑷--齒輪模數分類代號 A：大模數，不帶A表示小模數 型號標記示例： 單排球式，大模數外齒，滾道中心直徑為1250mm，滾動體直徑為40mm的 回轉支承，產品型號標記如下： 回轉支承 HSW1250.40A JG/T66-1999 |
